GoSight GS400 - Guide d’installation

Table des matières



Version PDF disponible ici

Liste de vérification pour l'installateur ici


Avertissements



  • L'appareil ne convient pas aux véhicules électriques à batterie et aux véhicules hybrides.
  • Utilisez uniquement les accessoires spécifiés par le fabricant.
  • Utilisez le câble d'alimentation d'origine avec l'appareil, en vous assurant que les extrémités positives et négatives sont correctement câblées. L'alimentation standard de l'appareil est DC9-30V.

  • Il est recommandé de faire affaire avec un installateur certifié pour une installation adéquate, sécuritaire et professionnelle.

  • La carte mémoire doit être de classe 10 et avoir une capacité recommandée de 128 Go pour garantir une quantité suffisante de vidéos en mémoire.

Prendre note

010101


 Articles inclus par ensemble

Screenshot 2024-04-18 at 9.59.36 AM


Santé, sécurité et bonnes pratiques



  • Assurez-vous de nettoyer votre espace de travail avant de commencer. Sachez qu’en cas d’installation non conforme, il faudra procéder à la modification de l’installation.
  • Utilisez le matériel fourni pour installer la caméra de bord GoSight et utilisez le collant 3M pour la fixer.
  • Assurez-vous d'être en mesure de faire passer un fil le long du véhicule jusqu'au haut du pare-brise avant.*

Screenshot 2024-04-18 at 10.02.43 AM

* Les pare-brises dotés d'une division pourraient exiger un emplacement de fixation différent de celui suggéré dans ce texte.

Où placer la GoSight dans un camion équipé d'un pare-brise divisé :

Screenshot 2024-04-18 at 10.03.49 AM


Préparer l’installation



Notez le numéro de série de la caméra inscrit sur la boîte. Nous nécessiterons de ce numéro de série pour connecter la caméra au véhicule dans MyGeotab.
GoSight - Guide d’installation et dutilisation
Trouvez un endroit adéquat pour votre caméra. L'emplacement idéal répond aux critères suivants :
  • Au centre du pare-brise autant que possible.
  • Au-dessus de la zone balayée par les essuie-glaces.
  • Libre de toute(s) obstruction(s), telles que le rétroviseur, la vitre teintée, l'EZPass, etc.
Trouvez la boîte à fusibles et retirez le couvercle.

Installation de la caméra GoSight

Installation électrique - Caméra de bord - GoSight

Branchez les fils en suivant ce guide :

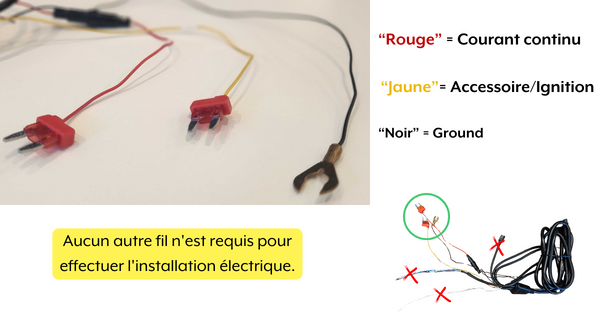

2-Apr-18-2024-02-13-29-0111-PM
  • Attachez le fil jaune à un signal accessoire ou à l'ignition du véhicule. L'emplacement choisi pour brancher ce fil déterminera le moment où la caméra sera opérationnelle. Par exemple, en le reliant à l'ignition, l'enregistrement débutera automatiquement dès que le véhicule sera mis en marche.
  • Connectez le fil rouge à une source de courant continu, généralement la batterie. Le fil est identifié avec l'étiquette "B+".
  • Attachez le fil noir au châssis du véhicule - une étape essentielle. Il est conseillé de le fixer à un goujon sans peinture ni autre revêtement.

Branchement à la caméra - Caméra de bord - GoSight
  • Connectez la banque d’alimentation à la caméra.
    • S’il y a lieu, connectez les accessoires à la caméra.
  • Connectez le filage, branché dans le véhicule, à la caméra.

6-Apr-18-2024-02-22-48-8367-PM



Vérification de la connexion

  • Démarrez le moteur du véhicule pour vous assurer que la caméra est alimentée correctement. Veuillez noter que l'alimentation peut prendre de 30 à 45 secondes avant d'atteindre la caméra. Attendez de repérer le voyant rouge sur la caméra, ce qui confirmera que l'alimentation a été établie avec succès.



 7-Apr-18-2024-02-28-20-3289-PM

  • Coupez le moteur. Vous êtes maintenant prêt à fixer la caméra au pare-brise.

Fixer au pare-brise

  • Nettoyez la surface préalablement sélectionnée et assurez-vous de la sécher.
  • Retirez le film protecteur de la bande 3M. Collez la base de montage au pare-brise, avec la caméra.
  • Détachez la caméra de son support de montage et appliquez une pression ferme pour garantir une surface de contact plane, assurant ainsi une adhérence optimale du ruban adhésif 3M.
  • Retirez la pellicule de protection en plastique sur la lentille de la caméra.
  • Orientez la lentille de la GoSight vers le bas, en inclinant l'angle de vue dans une direction négative, afin d'éviter une capture excessive du ciel dans les enregistrements.

14-Apr-18-2024-02-33-39-8250-PM

  • Fixez la caméra sur son support de montage et ouvrez l’ignition du véhicule.
  • Utilisez MyGeotab, dans la section GoSight, pour vous assurer que la calibration de la caméra est correcte. À côté du numéro de série noté précédemment, cliquez sur l’icône bleue pour un aperçu.

    222222
  • Vérifiez que l'image est correctement orientée. En cas d'inversion, veuillez réinstaller la caméra GoSight.

13-Apr-18-2024-02-30-58-5838-PM

  • Placez soigneusement les câbles le long des rebords du pare-brise et fermez le couvert de la boîte à fusible.

Programmation de la GoSight

Voir l'article ici

Pour la version PDF, cliquez ici


Analyse du Bilan de Santé

Voir l'article ici

Pour la version PDF, cliquez ici



N'hésitez pas à nous joindre pour toute question au 1-888-299-8555 ou par courriel au support@attrix.ca
