Manuel d'installation - GoSight (Caméra de bord)

S'applique à :

• Installation physique de la caméra
• Connexion GoSight
• Dashcam

Contenu du manuel d'installation

• Pré-requis avant l'installation
• Contenu de la boîte
• Précautions
• Installation physique
  • Brancher le filage accessoire
  • Brancher le filage à la caméra
  • Déterminer l'emplacement idéal de la caméra
  • Alimenter la caméra
  • Fixer la caméra au pare-brise
• Calibration de la caméra

Pré-requis avant l'installation

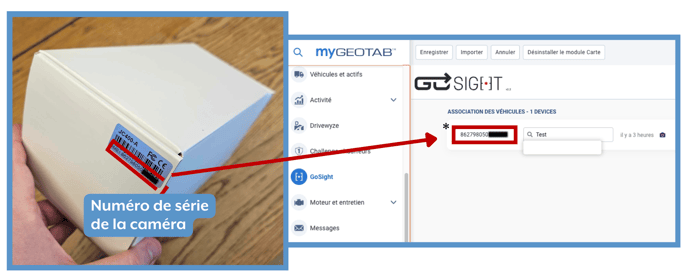

1. Avoir en main la boîte de la caméra et noter le numéro de série.
2. Identifier le boîtier de caméra avec le numéro du véhicule dans lequel il sera installé.
3. Associée la caméra au véhicule dans le portail MyGeotab

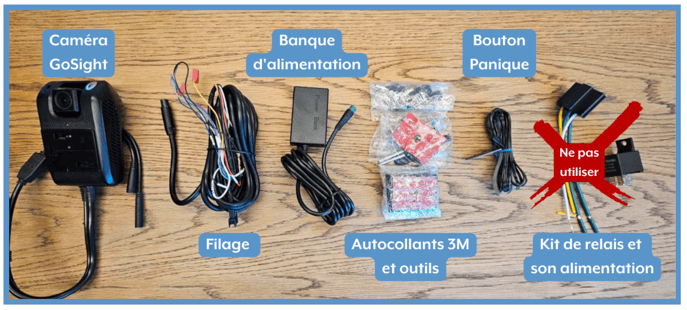

Contenu de la boîte GoSight

Précautions

• Il est fortement recommandé de faire affaire avec un installateur certifié afin d'assurer une installation adéquate et sécuritaire.
• Cet appareil ne convient pas aux véhicules électriques à batterie et aux véhicules électriques hybrides.
• Utilisez uniquement les accessoires spécifiés par le fabricant.
• L'alimentation standard de l'appareil est DC9 30V, veuillez utiliser le câble d'alimentation original et vous assurer que les extrémités positives et négatives sont correctement câblées.

Installation physique

Préparation du filage

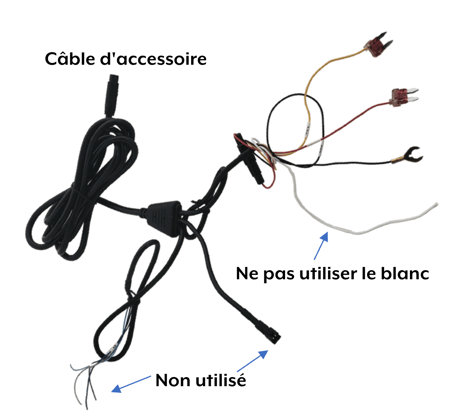

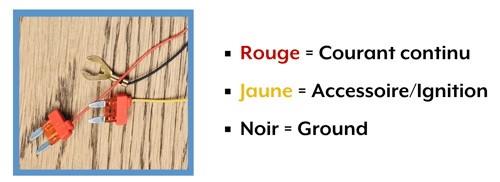

Brancher les fils comme suit - Rouge (courant), Jaune (accessoire/ignition), Noir (Ground). Il n'y a aucun autre fils pour l'installation.

Étape 1: Brancher le filage accessoire

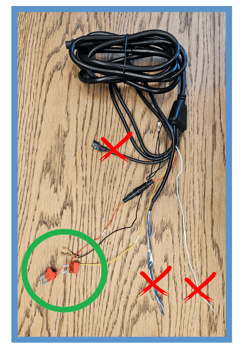

Brancher les fils comme suit - Rouge (courant) , Jaune (accessoire/radio) , Noir (Ground).  Aucun autre fils n’est requis pour l'installation.

• Connectez le "fil rouge"  sur un courant continu par exemple la batterie du véhicule. Le fil est étiqueté B+.


• Connectez le "fil noir" du câble d'accessoires à la masse du châssis (ground)
  • Connectez toujours le fil de masse à un goujon de masse déjà établi.
  • Si aucun goujon de masse n'est disponible, le châssis du véhicule est un point de "ground" acceptable.
  • La surface doit être propre et exempte de peinture, de rouille ou de tout autre élément.
• Connectez le “fil jaune” à un signal d'accessoires ou d'ignition. Le branchement du fil jaune déterminera le moment que la caméra démarre et arrête l'enregistrement. Par exemple, si le fil est branché sur l'ignition, la caméra débutera l'enregistrement lorsque l'ignition sera enclenché.


• Connecter les accessoires (optionnel).

N.B. Le kit relais n'est pas nécessaire dans une installation de base. Lors d'utilisation d'accessoire, connectez le câble d'accessoire et la banque d'alimentation à la caméra.

Étape 2: Brancher le filage à la caméra

• Brancher le cable d’alimentation à la caméra.
• Brancher les fils d’accessoires la caméra.

⚠ À noter que la batterie de secours ne peut servir qu'à transférer les vidéos déjà enregistrées en cas de panne. Aucun autre vidéo ne sera enregistré sur sa charge.

Étape 3: Déterminer l'emplacement idéal de la caméra

• Centre (ou aussi près du centre que possible) du pare-brise.
• Hauteur idéale : Par dessus la zone balayée par les essuie-glaces.
• Champ de vision : Il doit être dégagé de toute obstruction (EZPass, rétroviseur, vitre teintée, etc.).
• Angle : La caméra doit avoir un angle d'inclinaison négatif (elle doit regarder " vers le bas " de quelques degrés). Le champ de vision ne doit pas comporter trop de "ciel".
• Les fenêtres divisées peuvent nécessiter un emplacement de montage différent de celui recommandé dans ce document.

Étape 4: Alimenter la caméra

• Démarrez le moteur du véhicule.
• Assurez-vous que la caméra est alimentée (indiquée par le voyant rouge).
• La caméra peut prendre 30 à 45 secondes pour être alimentée.
• Attendre l’avertissement verbal confirmant que la caméra est en fonction.

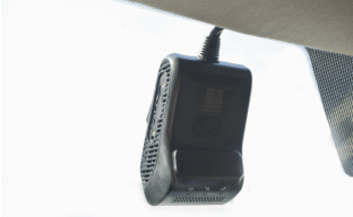

Étape 5: Fixer la caméra au pare-brise

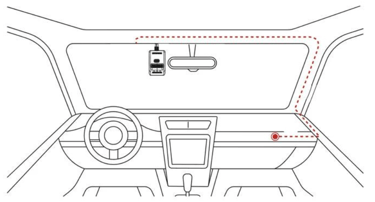

Faites passer le câble d'alimentation le long du véhicule jusqu'à la partie supérieure du pare-brise avant.

• Une fois l'emplacement sélectionnez, nettoyez la surface et séchez-la.

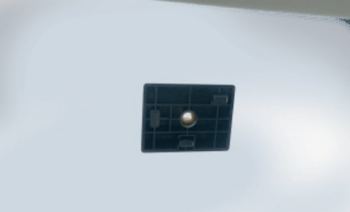

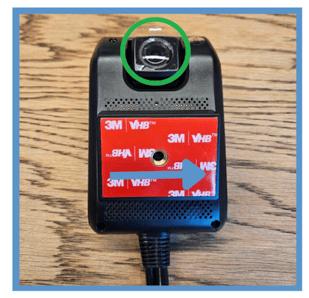

• Retirer le film de protection de la bande 3M. Fixer la bande sur la base de l'appareil. Fixer la base de la caméra au pare-brise.

• Pressez la base de montage sur la vitre pour vous assurer que la surface de contact est plate.

• Retirer la pellicule de plastique sur la lentille de la caméra et connectez la caméra à la base de montage

Étape 6: Calibrer la caméra

Veuillez prendre note que la caméra doit avoir du courant lors de cette opération donc le véhicule doit être sur ignition ou accessoire. Pour valider la position et la vue de la caméra GoSight depuis MyGeotab, appuyer sur l'onglet GoSight. Dans la barre horizontale, sélectionner configuration.

1. Associer la caméra au bon véhicule (voir document de configuration MyGeotab ici)
2. Appuyer sur l'icône de la caméra pour obtenir un visuel. Vous aurez une vue directe de la caméra pour ajuster au besoin l'installation.


Diagnostic des anomalies

• La caméra ne fonctionne pas.
  • Vérifier quelques lumières allument

Ça ne fonctionne pas ? Besoin d'aide?

Contactez notre soutien technique:

1-888-299-8555 ou par courriel support@attrix.ca
